EG/EGI系列核心竞争力
EG系列
● 超高重复精度 | ● 超快速度 |
EG系列产品提供了业界的高重复精度，在任何应用中都表现出色 | 590KHz |
● 超高线性度 | ● 超快的采样率 |
+0.02%的超高线性度增加了EG系列的测量能力。它利用高新技术，高性能和高精度满足日益 增长的要求 | 行业内最快的采样率，超过现有的所有同类产品，以超高的稳定性有效捕获移动物体 的位移。 |
EGI系列
● 超高速度，最高88K采样速度 | ● 超高性价比 | ● 超高精度±0.05%F.S |
● 高集成度，无需外接控制单元 | ● 丰富的对外接口 | ● 超高分辨率,有效印制温漂产生的误差 |
型号参数 | EGI030/EGI035 | EGI050/ EGI055 | EGI080/EGI085 | EGI150/EGI155 | EGI400/EGI405 | EGI500/EGI505 | ||
安装模式 | 漫反射 | 漫反射 | 漫反射 | 漫反射 | 漫反射 | 漫反射 | ||
参考距离 | 30mm | 50mm | 80mm | 150mm | 400mm | 500mm | ||
测量范围 | 25~35mm | 42~59mm | 65~97mm | 115~197 mm | 300~500m m | 250~1150mm | ||
光源 | 类别 | 红色半导体激光 | ||||||
波长 | 655nm(可见光) | |||||||
激光分类 | 2 类(GB7247.1)、lla类(FDA CDRH 21CFR Part 1040.10) | |||||||
输出 | 5mw | |||||||
光点直径 | 小光点光斑尺寸: 约中60um | 约中75um | 约中110um | 约中190um | 约中450um | 约中500um | ||
宽光点光斑尺寸: 约60* 400um | 约75*480um | 约110*720um | 190*1300um | 约450*4000um | 约500*6000um的F.S. | |||
直线性 | 士0.05% ofF.S. | 250mm~450mm:土0.02%的 F.S. 250mm~ 750mm:土0.05%的 F.S. 250mm~1150mm:土0.1%的F.S. | ||||||
再现性(参考距 离4096次平均 测试获得) | 0.05um | 0.1um | 0.2um | 0.5um | 2um | 2um | ||
采样频率 | 1/2/5/10/20/50/88KHz(可选择7种级别) | |||||||
温度特性 | 0.01% of F.S./*C | |||||||
对外接口 | 约324克 | 约323克 | 约376克 | 约370克 | 约380克 | 约380克 | ||
对外接口 | 2 数字输入(NPN/PNP) +4数字输出(NPN/PNP) +1模拟量输出(电压/电流) +1串行RS485+1百兆网☐ | |||||||

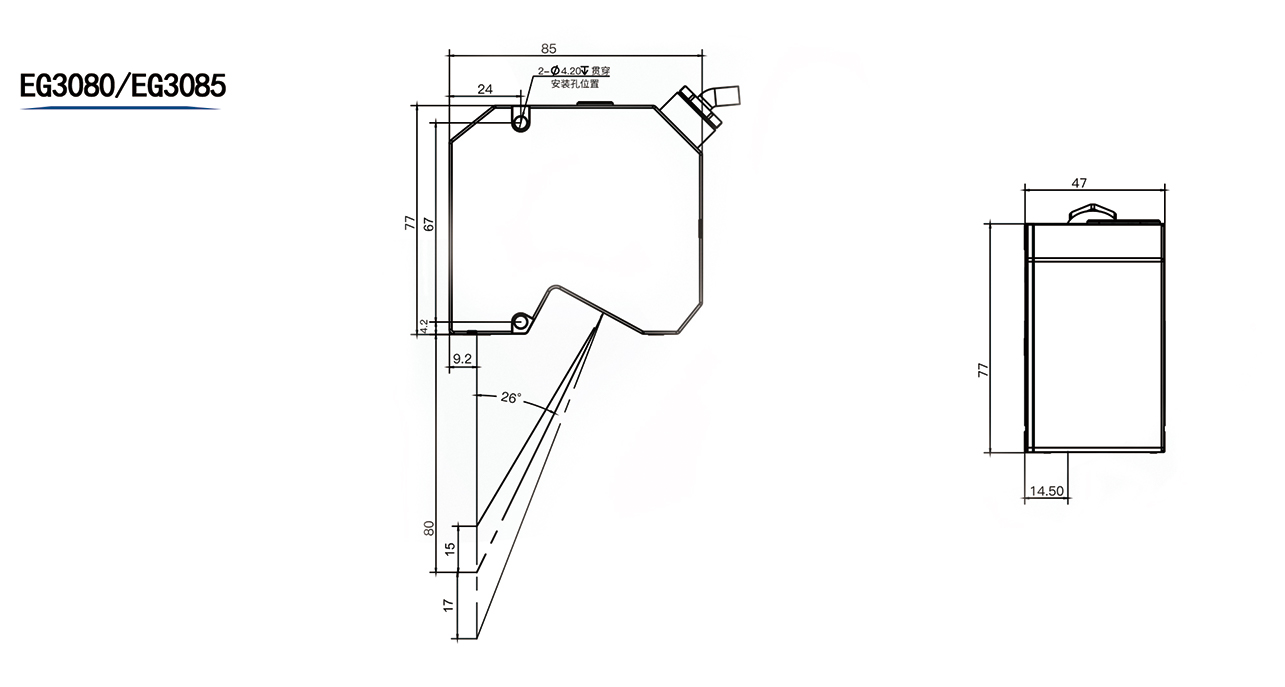

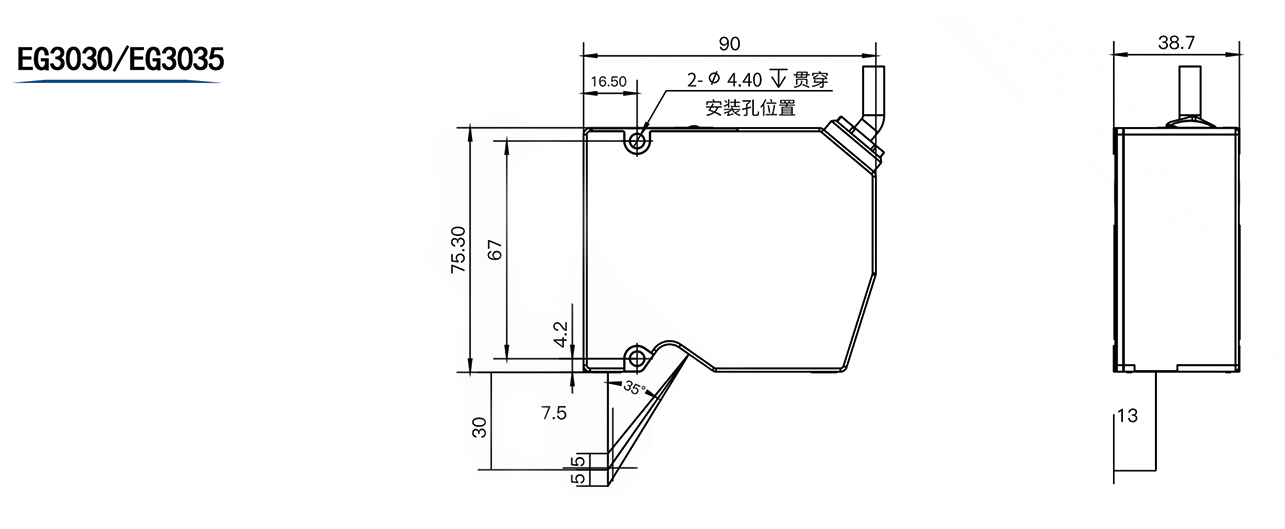

EG3000系列产品尺寸图

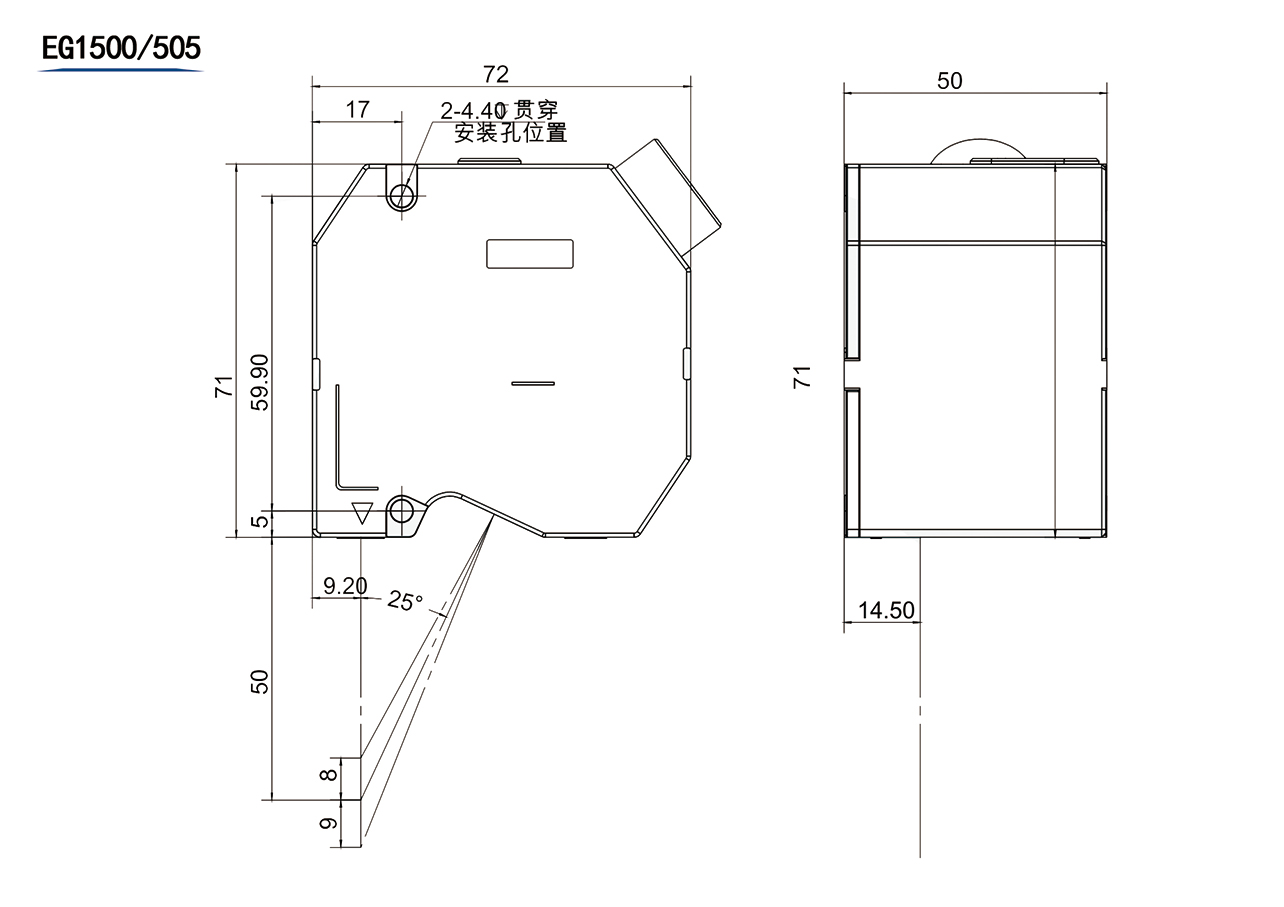

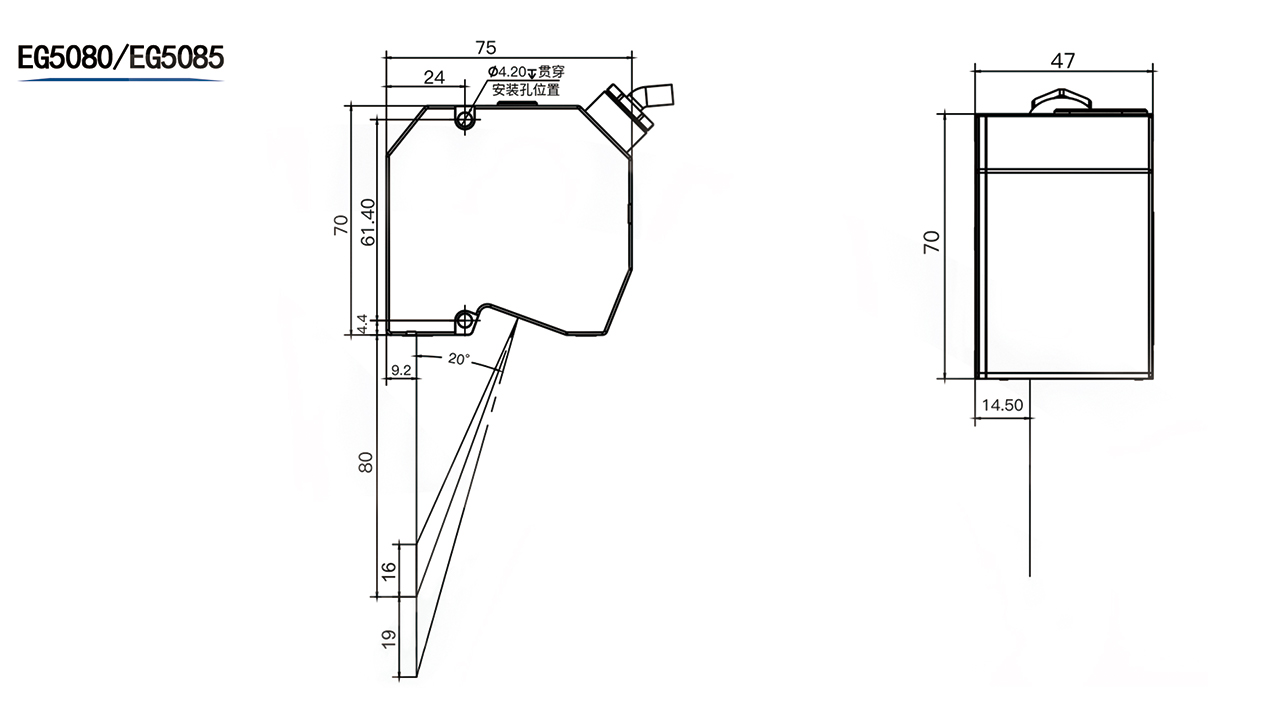

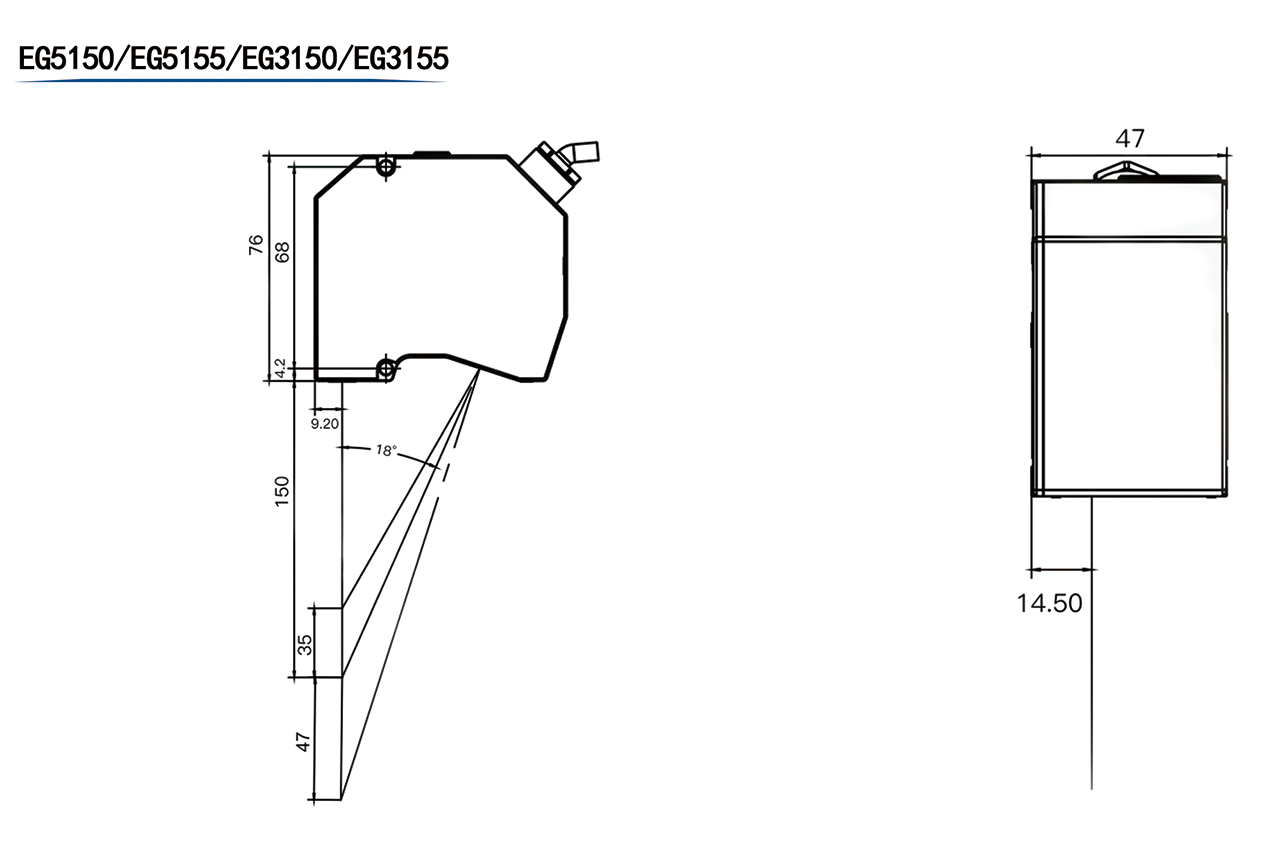

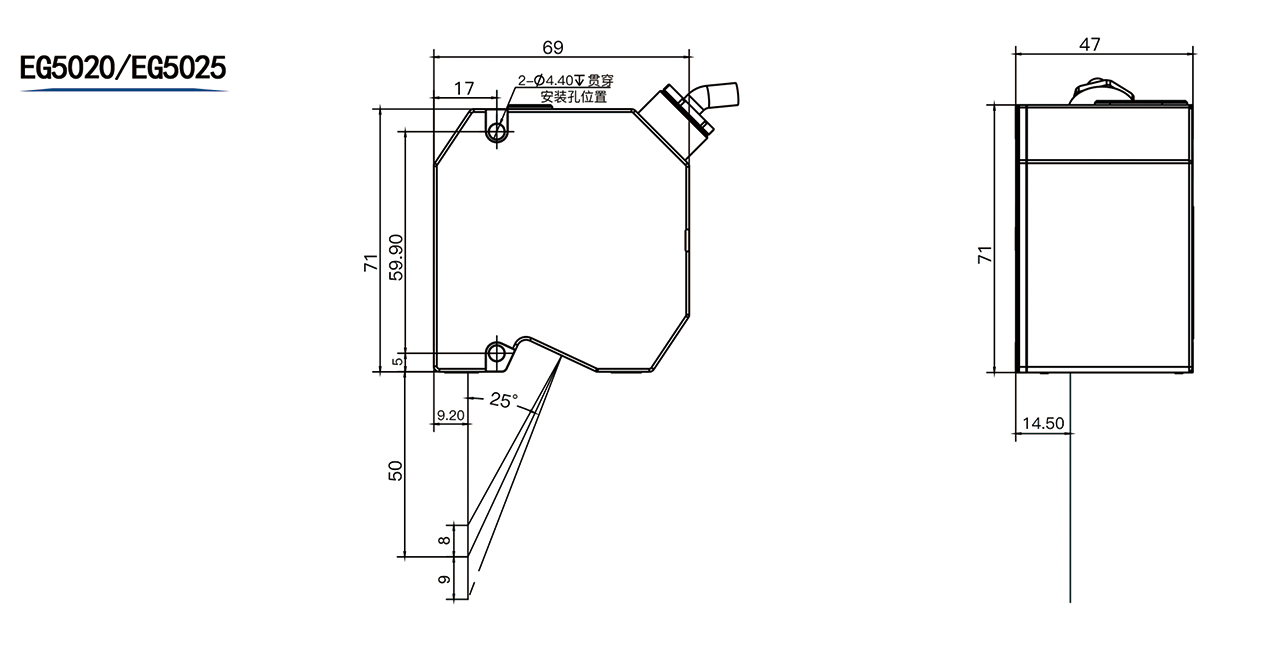

EG5000系列产品尺寸图

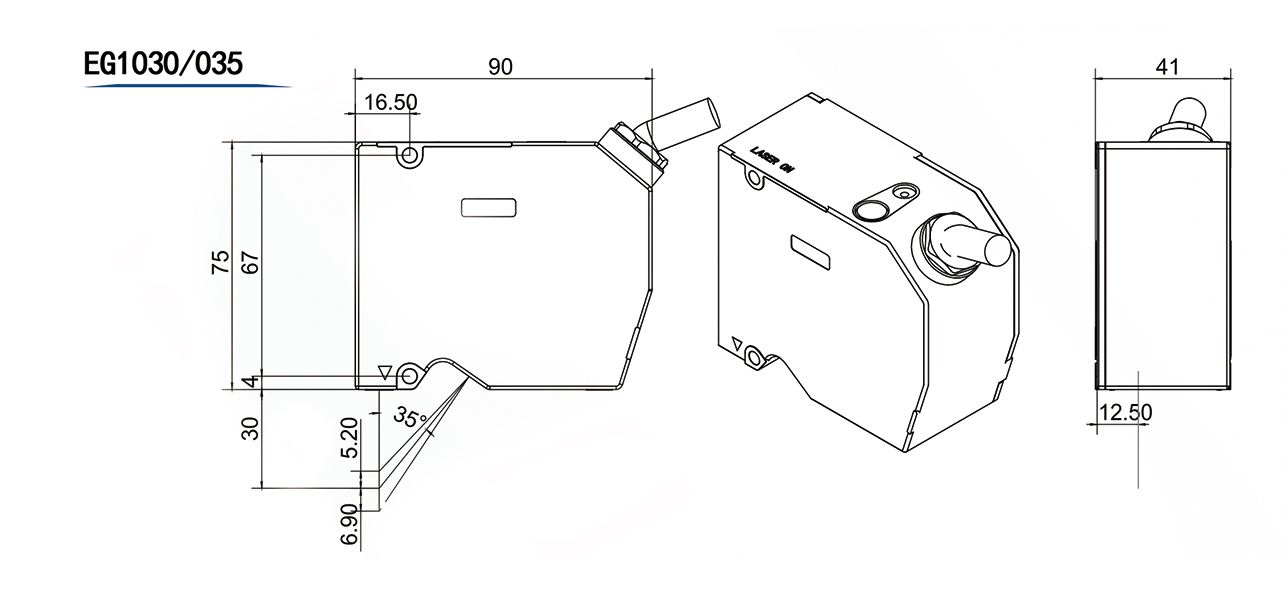

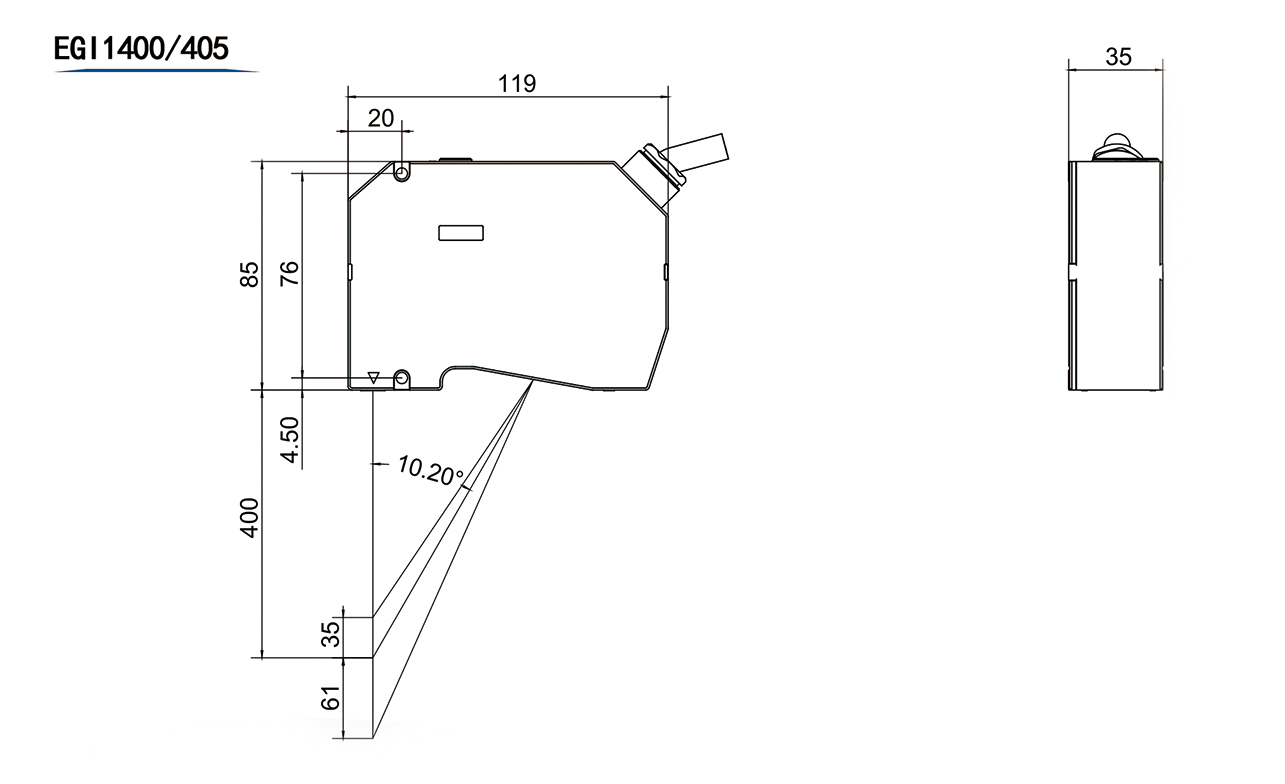

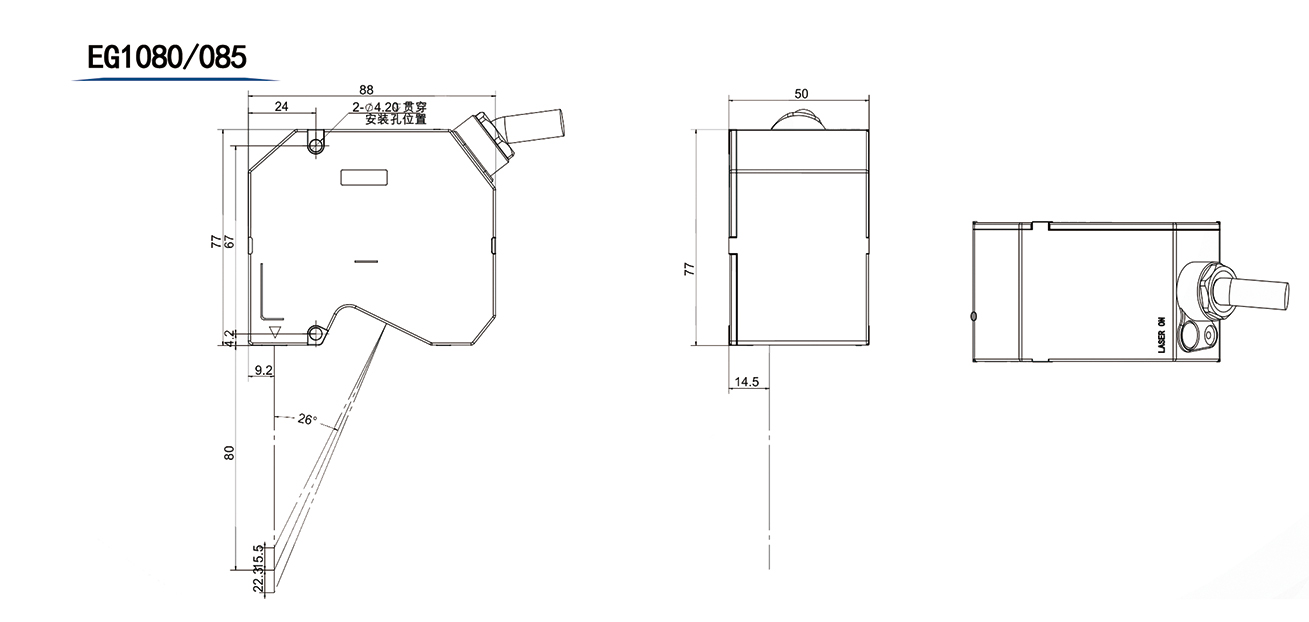

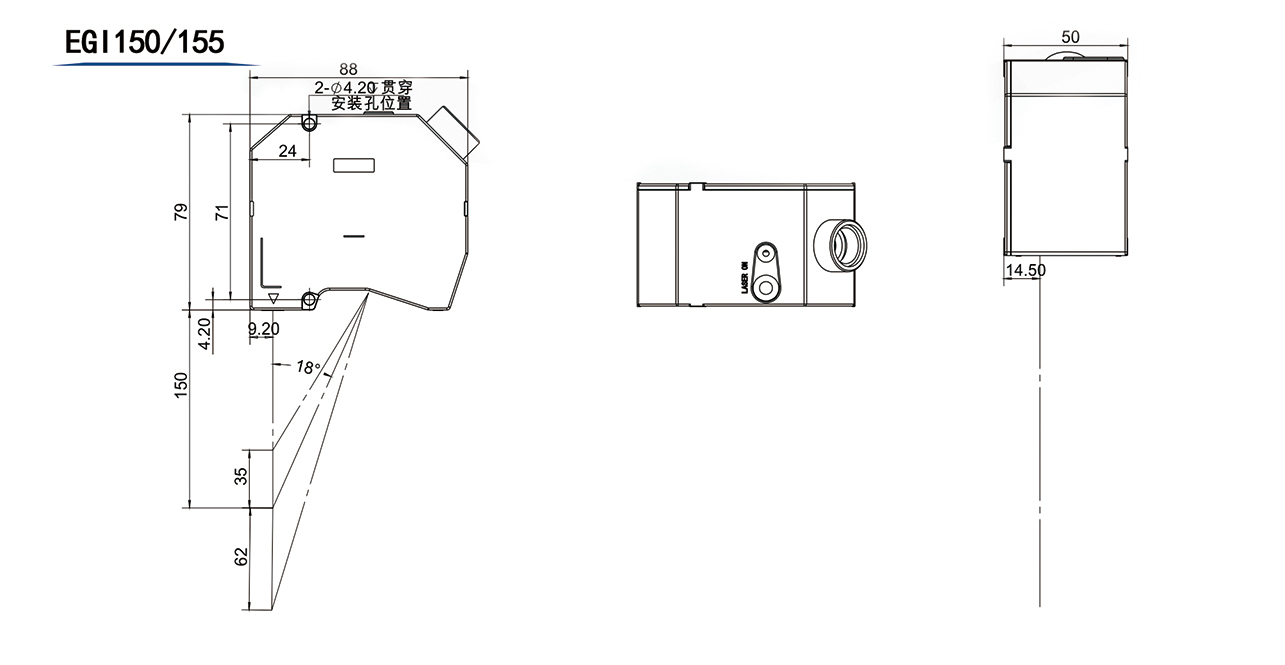

EGI系列产品尺寸图
高韧性线缆EBC-CGAM-HA2-3m产品尺寸图
1m | 1m | 3m | 6m | 10m |
直头 | ECB-GC AM-HA2-1m | ECB-GCAM-HA2-3m | ECB-GC AM-HA2-6m | ECB-GC AM-HA2-10m |
控制器EG5001产品尺寸图（适用于EG系列产品）
EG系列激光位移传感器基本参数
型号参数 | EG3030/EG3035 | EG3080/EG3085 | EG3150/ EG3155 |
安装模式 | 漫反射/镜面反射 | 漫反射/镜面反射 | 漫反射/镜面反射 |
参考距离 | 30mm | 80mm | 150mm |

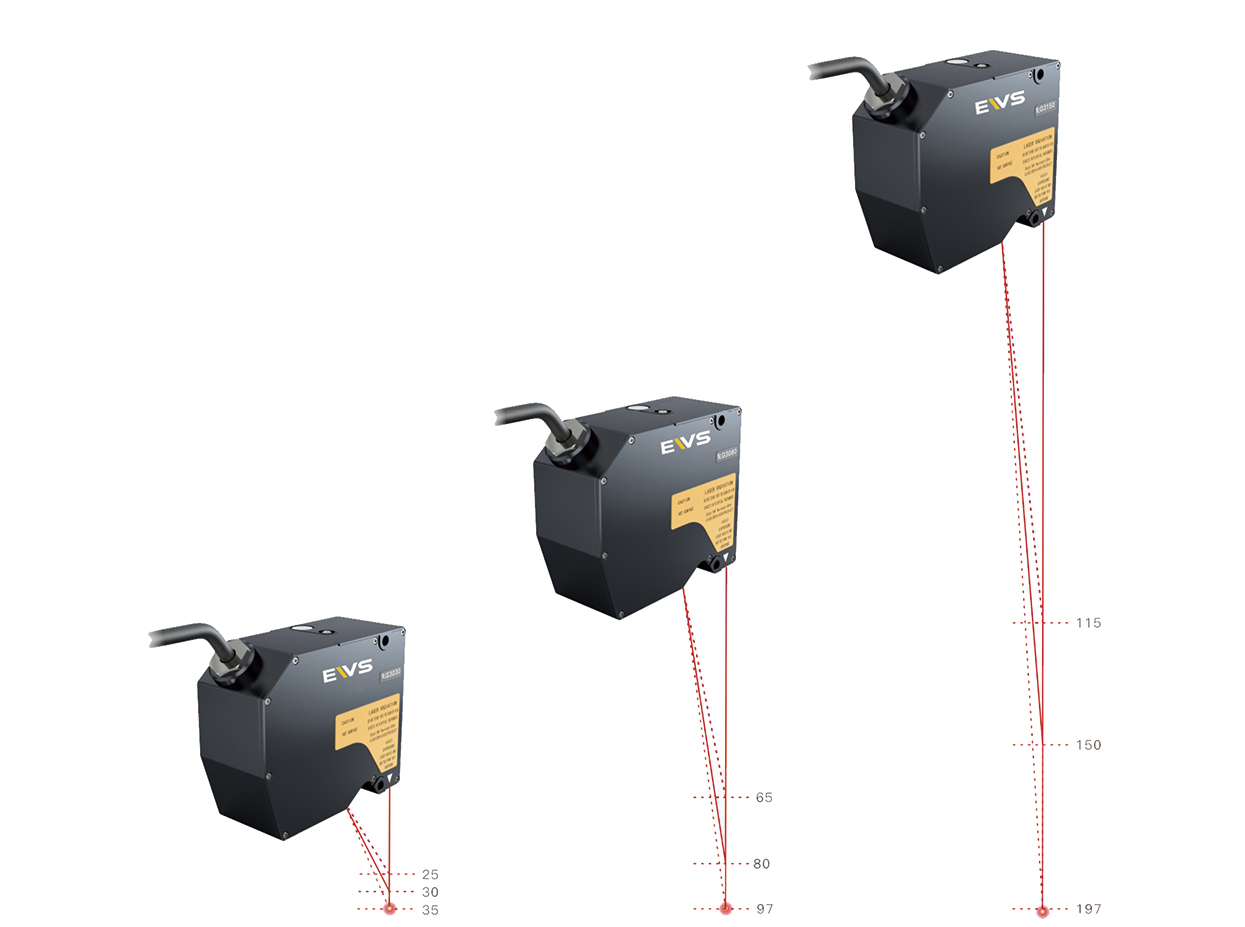

测量范围 | 25mm~35mm | 65mm~97mm | 115mm~197mm |
光点直径 | 小光点光斑尺寸:中60μm | 小光点光斑尺寸:中110μm | 小光点光斑尺寸:中190μm |
宽光点光斑尺寸:60*400μm | 宽光点光斑尺寸:110*720μm | 宽光点光斑尺寸:190*1300μm | |
直线性 | 士0.05%的F.S. | 士0.05%的F.S. | 士0.05%的F.S. |
再现性 | 0.05μm | 0.2μm | 0.5μm |
温度特性 | 0.01%的F.S./℃ | ||
采样频率 | 1/2/5/10/20/50/88KHz(可选择7种级别,最高速率88KHz) | ||
重量(包括电缆) | 约324克 | 约376克 | 约370克 |
注:1.此参数对应的安装模式为漫反射模式 ⒉.参考距离4096次平均测试获得

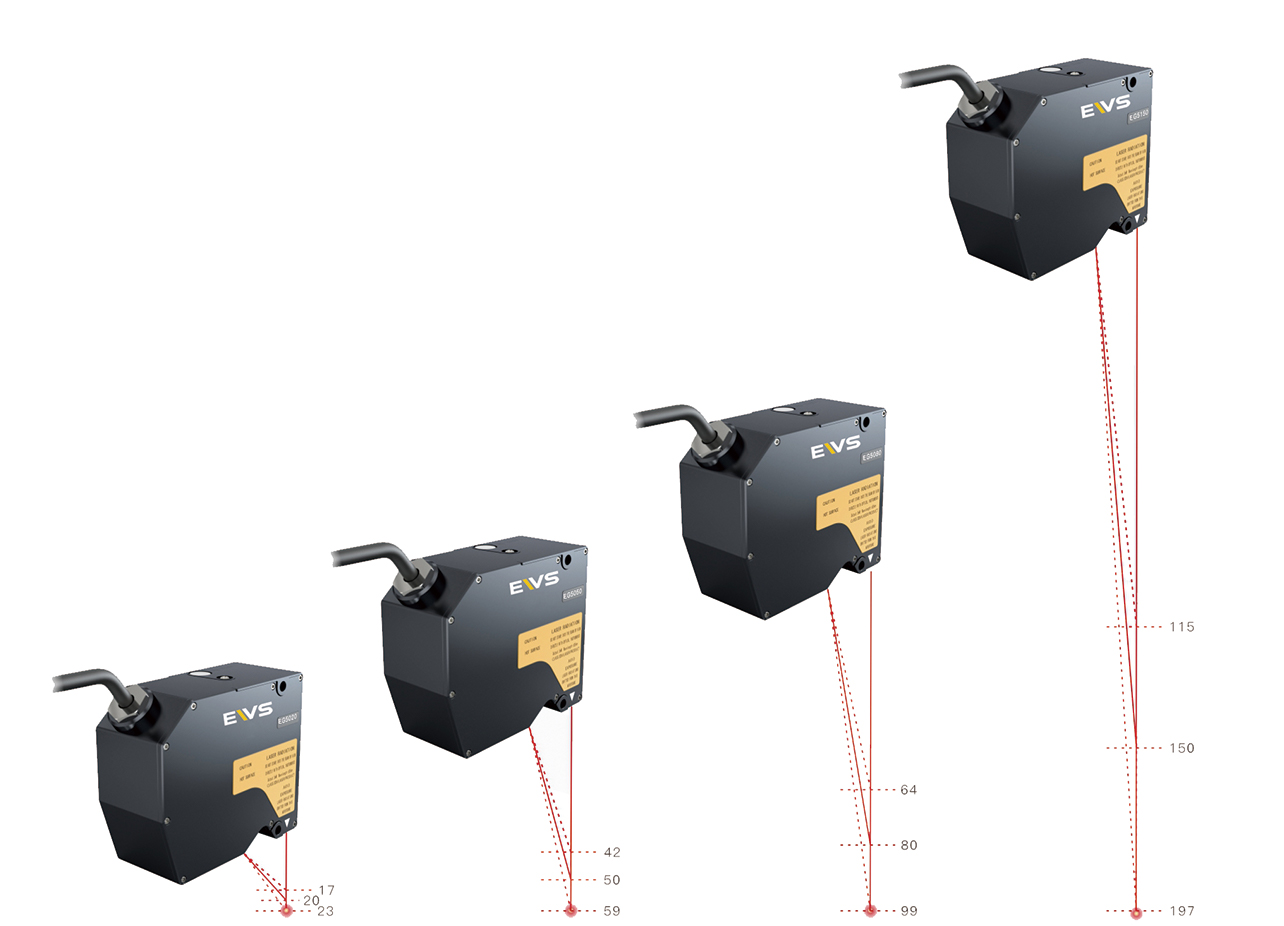

型号参数 | EG5020/EG5025 | EG5050/SG5055 | EG5080/EG5085 | EG5150/EG5155 |
安装模式 | 漫反射/镜面反射 | 漫反射/镜面反射 | 漫反射/镜面反射 | 漫反射/镜面反射 |
参考距离 | 20mm | 50mm | 80mm | 150mm |

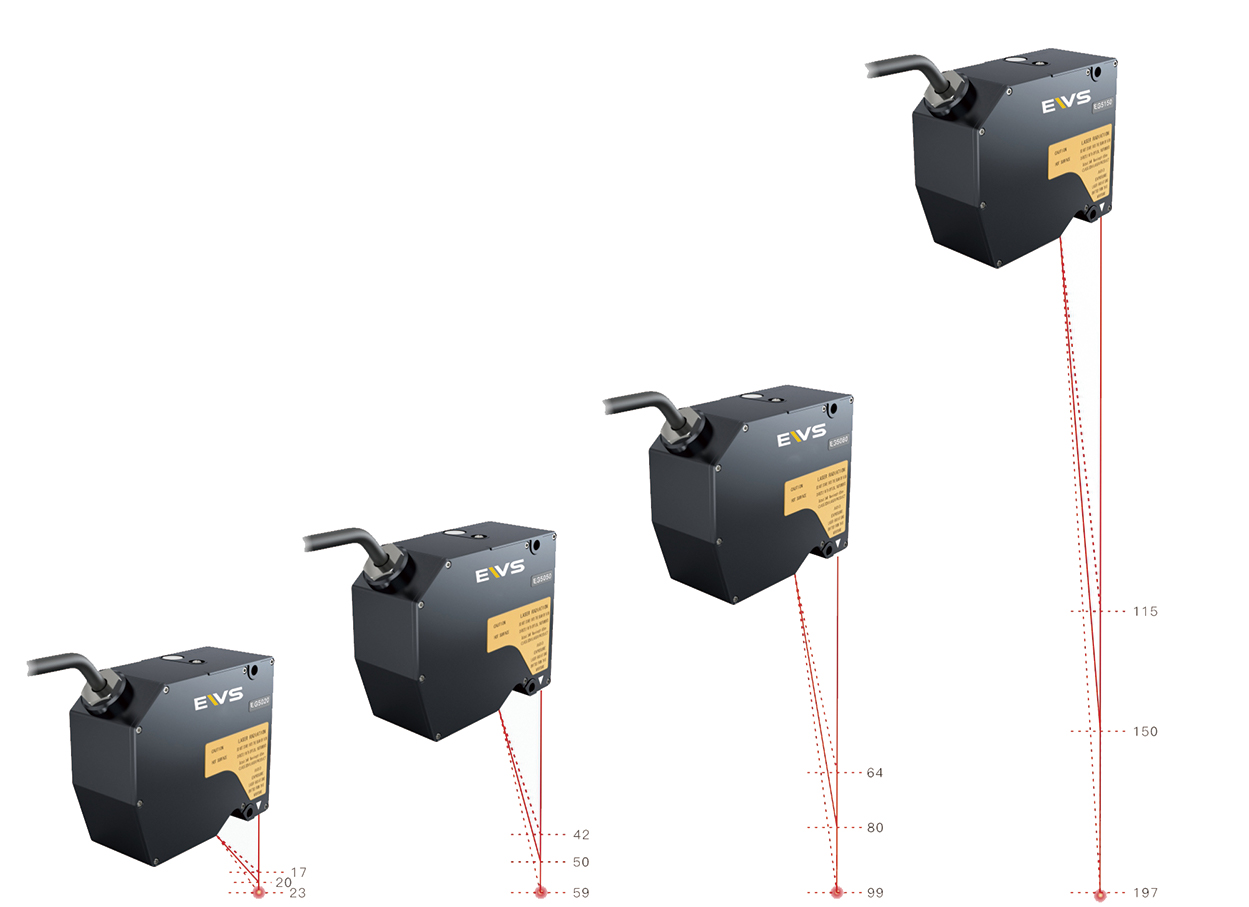

测量范围’ | 17mm~23mm | 42mm~59mm | 64mm~99mm | 115mm~197mm |
光点直径 | 小光点光斑尺寸:中45μm | 小光点光斑尺寸:中75μm | 小光点光斑尺寸:中110μm | 小光点光斑尺寸:中190μm |
宽光点光斑尺寸:45*400μm | 宽光点光斑尺寸:75*480μm | 宽光点光斑尺寸:110*720μm | 宽光点光斑尺寸:190*1300μm | |
直线性 | 土0.02%的F.S. | 土0.02%的F.S. | 土0.02%的F.S. | 土0.02%的F.S. |
再现性 | 0.02μm | 0.025μm | 0.1μm | 0.25μm |
温度特性 | 0.01%的F.S./℃ | |||
采样频率 | 1/2/5/10/20/50/88/200/400/590KHz(可选择10种级别,最高速率590KHz) | |||
重量 (包括电缆) | 约324克 | 约323克 | 约339克 | 约370克 |
注:1.此参数对应的安装模式为漫反射模式 2.参考距离4096次平均测试获得
EG系列激光位移传感器基本参数
型号参数 | EGI030/EGI035 | EGI050/ EGI055 | EGI080/EGI085 | EGI150/EGI155 | EGI400/EGI405 | EGI500/EGI505 | ||
安装模式 | 漫反射 | 漫反射 | 漫反射 | 漫反射 | 漫反射 | 漫反射 | ||
参考距离 | 30mm | 50mm | 80mm | 150mm | 400mm | 500mm | ||
测量范围 | 25~35mm | 42~59mm | 65~97mm | 115~197 mm | 300~500m m | 250~1150mm | ||
光源 | 类别 | 红色半导体激光 | ||||||
波长 | 655nm(可见光) | |||||||
激光分类 | 2 类(GB7247.1)、lla类(FDA CDRH 21CFR Part 1040.10) | |||||||
输出 | 5mw | |||||||
光点直径 | 小光点光斑尺寸: 约中60μm | 约中75μm | 约中110μm | 约中190μm | 约中450μm | 约中500μm | ||
宽光点光斑尺寸: 约60* 400μm | 约75*480μm | 约110*720μm | 190*1300μm | 约450*4000μm | 约500*6000μm的F.S. | |||
直线性 | ±0.05% ofF.S. | 250mm~450mm:±0.02%的 F.S. 250mm~ 750mm:±0.05%的 F.S. 250mm~1150mm:±0.1%的F.S. | ||||||
再现性(参考距 离4096次平均 测试获得) | 0.05μm | 0.1μm | 0.2μm | 0.5μm | 2μm | 2μm | ||
采样频率 | 1/2/5/10/20/50/88KHz(可选择7种级别) | |||||||
温度特性 | 0.01% of F.S./℃ | |||||||
对外接口 | 约324克 | 约323克 | 约376克 | 约370克 | 约380克 | 约380克 | ||
对外接口 | 2 数字输入(NPN/PNP) +4数字输出(NPN/PNP) +1模拟量输出(电压/电流) +1串行RS485+1百兆网☐ | |||||||
EG/EGI系列产品功能介绍

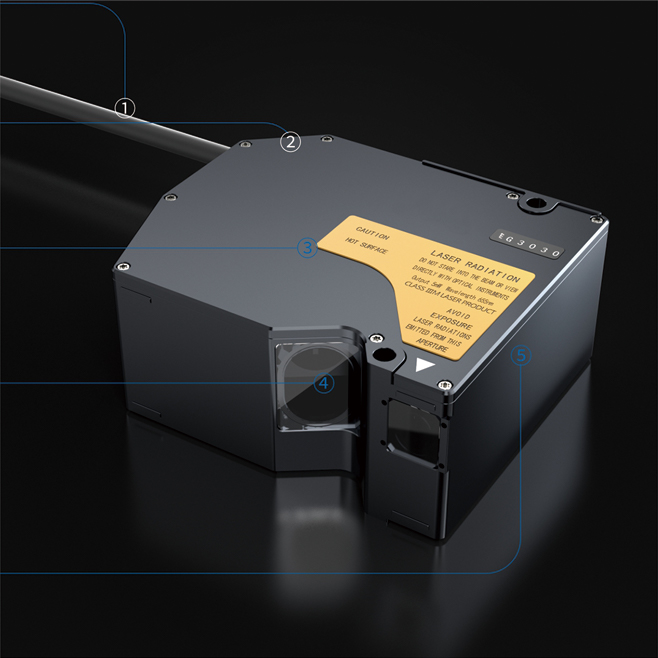

1.柔韧的电缆 高韧性电缆,配备至机器人时也可放心使用 2.lp67连接器 完全符合IP67标准的连接器，在潮湿或粉尘较多的现场环境中也可以放心使用,传感头也完全符合IP67的标准 3.ABLE 光量自动调节功能,有效提高光亮调整的灵敏度，自动根据不同被测物的反光度调节光亮度范围 4.SHD物镜 该组合物镜的设计目的是聚焦光点,消除不规则的光束，同时将畸变的影响降至最低。该物镜专为最大限度地发挥SH W-CMOS性能而设计，因此可以实现0.0.%F.S.的线性度 5.SHW-CMoS 专门为点激光制定的超宽像素和超高速的CMOs，能最大限度的提升位移传感器的性能 |
|
高速高精度检测要素

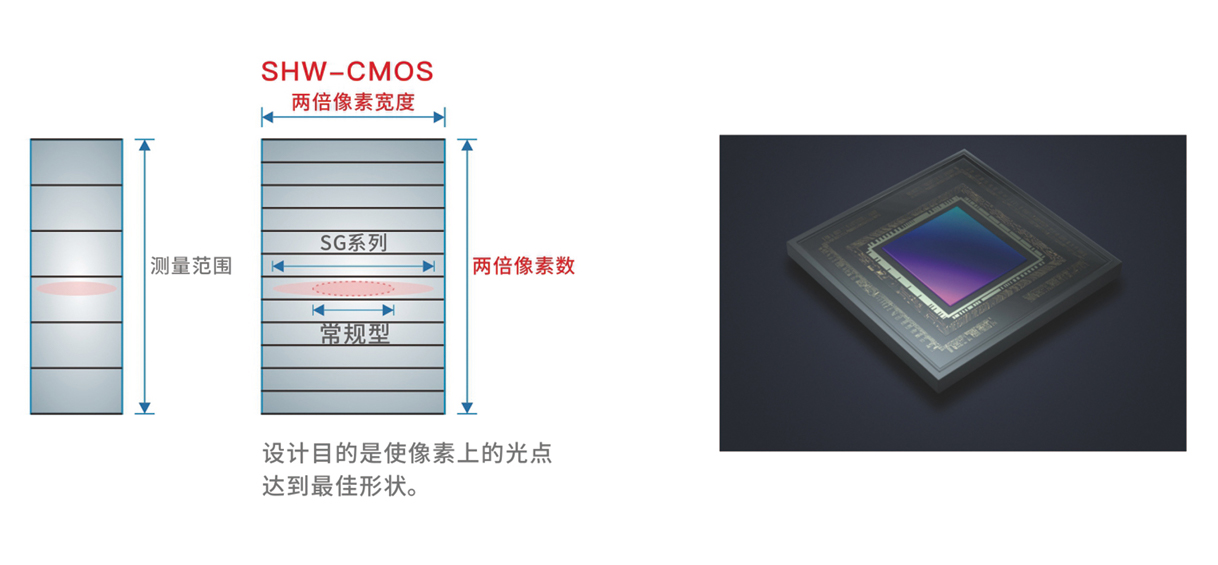

通过将CMOS中的像素宽度和像素数翻倍，实现极高的测量精确度。光学系统经过优化设计，不仅增加了光点的 宽度，同时还保持受光元件的小巧。最佳的激光光点形状加上优化设计的CMOS,实现了无与伦比的精确度。
测量原理

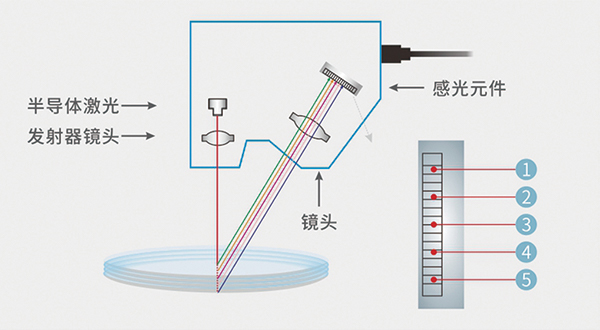

使用三角测量原理,光点在感光元件上的位置根据目 标的距离而变化，系统对该变化进行估算并转换为 目标位置的测量结果。 |
|
光学系统
有两种直径的光点可供选择:宽光点型和小光点型 2种不同的光点适合不同的测量场景: A 宽光点:适合表面粗糙不规则的物体,可以平滑因粗燥表面的不规则性而产生的数据波动,确保 测量数据的稳定性 B 小光点:适合捕捉物体细微的高度变化，准确测量物体表面的轮廓 |
|

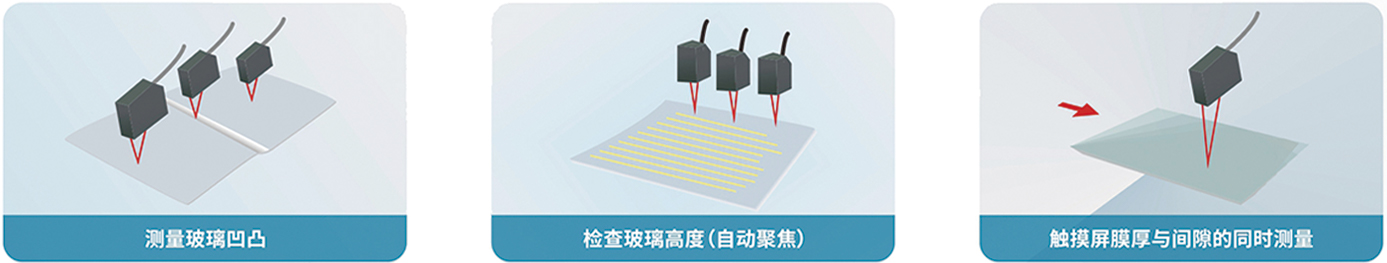

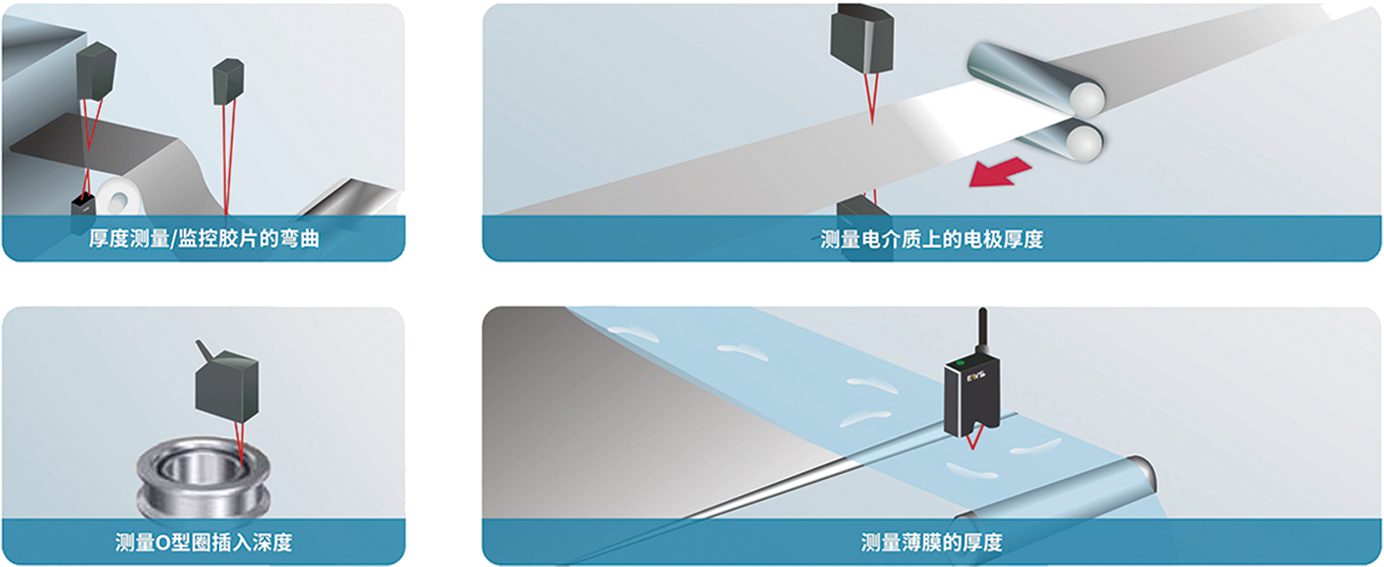

应用

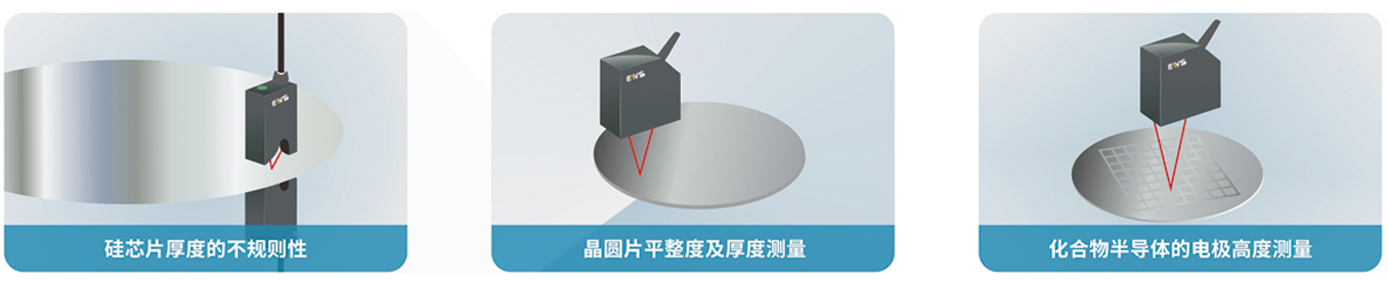

半导体

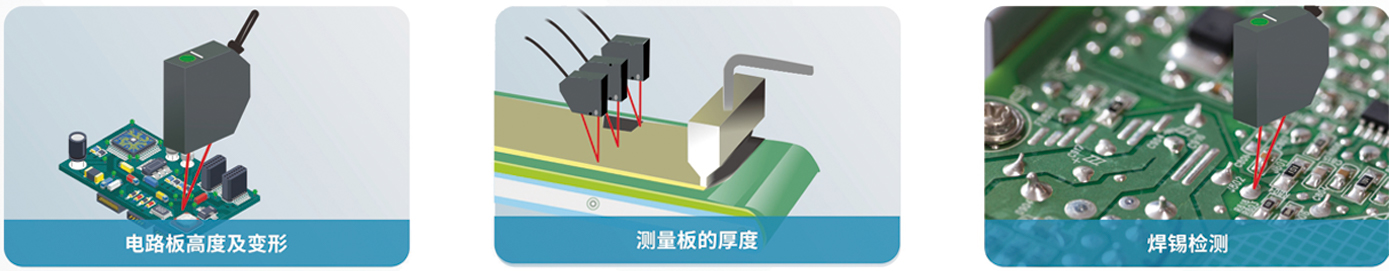

电子元件
汽车/运输

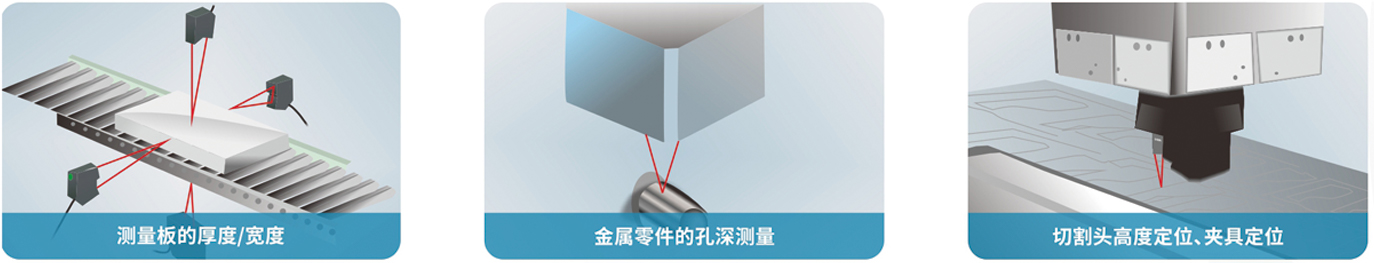

金属
塑料/橡胶/薄膜/树脂/胶片
LCD/PDP
