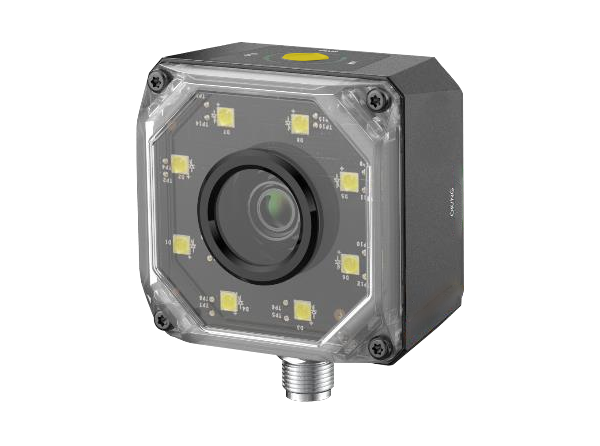

条码类别

一维码: Code 39, Code 93, Code 128,CodaBar, EAN8, EAN13, UPCA,UPCE,ITF14, Matrix 2 of 5,Matrix 25,MSI,China Post, Code 11, Industrial 25等

二维码: QR Code, Data Matrix等

堆叠码: PDF417等

最大处理帧率

60 fps

最大读取速度

84个码/秒

传感器类型

CMOS,全局快门

像元尺寸

4μmx 4μm

靶面尺寸

1/2.7"

分辨率

1280x 1024

曝光时间

35μs~1 sec

增益

0dB~ 15dB

黑白/彩色

黑白

通讯协议

SmartSDK, TCP Client, Serial, FTP,TCP Server, Profinet, MEL SEC, Ethernet/IP, ModBus, Fins, SL MP

电气特性

数据接口

Fast Ethernet (100 Mbit/s)

数字I/0

17-pin M12接口提供电源和I/O:包含3路非隔离输入(Lineln 0/1/2), 3路非隔离输出 (LineOut 0/1/2), 1路RS-232, 支持通过顶部按钮触发设备

供电

24 VDC

最大功耗

20 W@24 VDC (启用自带补光灯)

结构

焦距

6 mm

镜头接口

M12-Mount, 机械对焦

镜头罩

半偏振镜头罩,可选购透明和全偏振镜头罩

光源

白光/红光/蓝光/红外

指示灯

电源指示灯PWR,网络指示灯LNK,状态指示灯STS,结果显示指示灯0K/NG

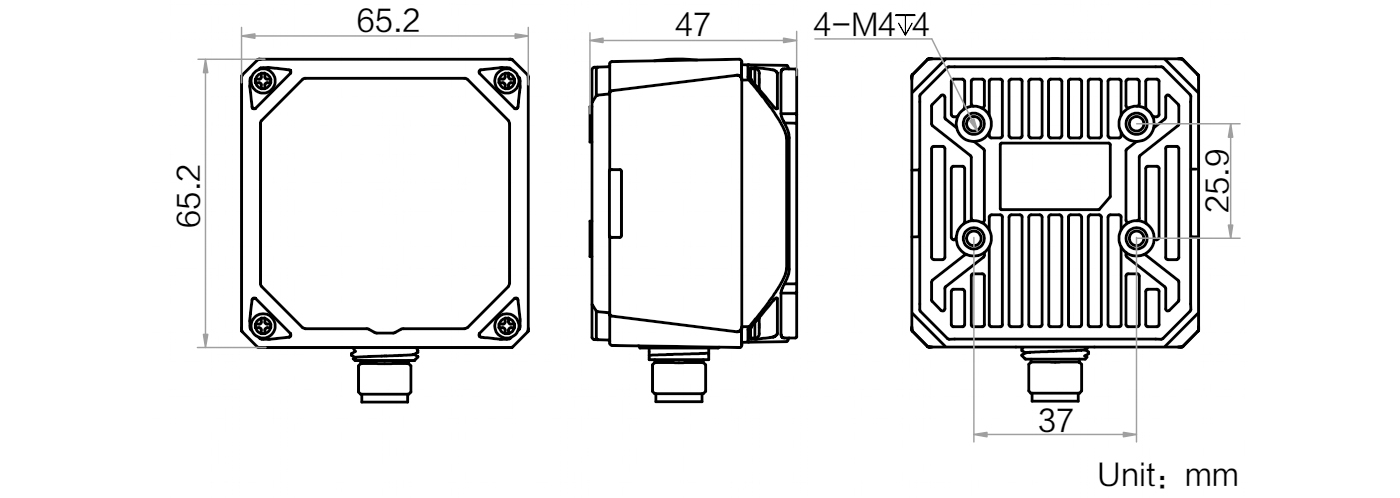

外形尺寸

65.2 mmx 65.2 mmx 47 mm

重量

约280g

IP防护等级

IP67 (正确安装适当镜头防水罩的情况下)

温度

工作温度0℃~ 50℃,储藏温度-30℃~ 70℃

湿度

20% ~ 95%RH无冷凝

一般规范

软件

IDMVS

认证

CE,RoHS,KC

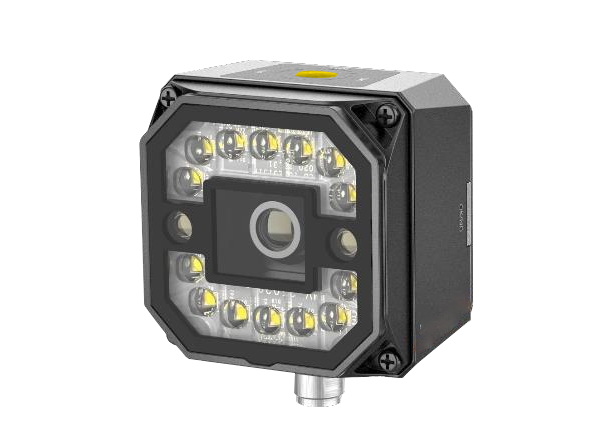

条码类别

一-维码: Code 39, Code 93, Code 128,CodaBar, EAN, ITF25, MATRIX25, MSI, CODE11,INDUSTRIAL25, CHINAPOST等

 二维码:QR,DM等

堆叠码: PDF417

最大处理帧率

60 fps

最大读取速度

84个码/秒

传感器类型

CMOS,全局快门

像元尺寸

3.45 μmx3.45 μm

靶面尺寸

1/2.9"

分辨率

1408X 1024

曝光时间

16μs~1 sec

增益

0~40dB

黑白/彩色

黑白

通讯协议

SmartSDK, TCP Client, Serial, FTP,TCP Server, Profinet, MEL SEC, Ethernet/IP, ModBus, Fins, SLMP

电气特性

数据接口

Fast Ethernet (100Mbit/s)

数字I/0

17-pin M12接口提供电源和I/O:包含3路非隔离输入(Lineln 0/1/2), 3路 非隔离输出(LineOut 3/4/5), 1路RS232输入,1路RS232输出 支持通过顶部按钮触发设备

供电

24 VDC

最大功耗

20 W@24 VDC (启用自带补光灯)

结构

焦距

6 mm

镜头接口

M12-Mount, 机械对焦

镜头罩

透明镜头罩,可选购全偏振、半偏振镜头罩

光源

聚光白光,可选购聚光红光/蓝光/红外,广角白光/蓝光/红光

指示灯

电源指示灯PWR,网络指示灯LNK,状态指示灯STS,结果显示指示灯OK/NG

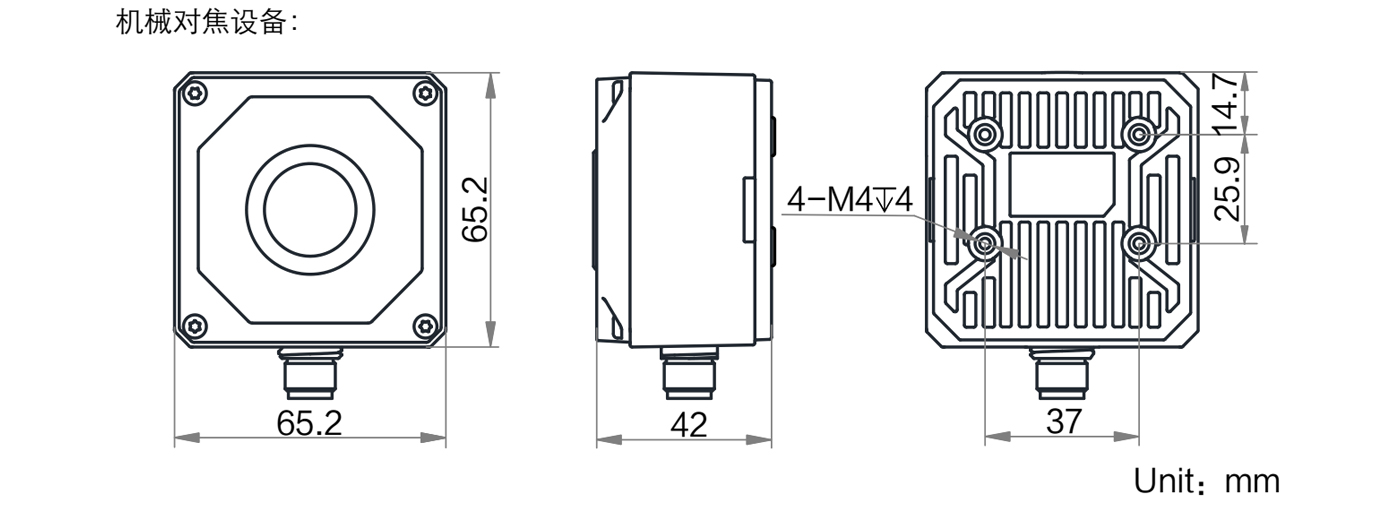

外形尺寸

65.2 mmx65.2 mmx 42 mm

重量

约250 g

IP防护等级

IP67 (正确安装适当镜头防水罩的情况下)

温度

工作温度0~50C,储藏温度-30~70C

湿度

20%~95%RH无冷凝

一般规范

软件

IDMVS

认证

CE, RoHS, KC

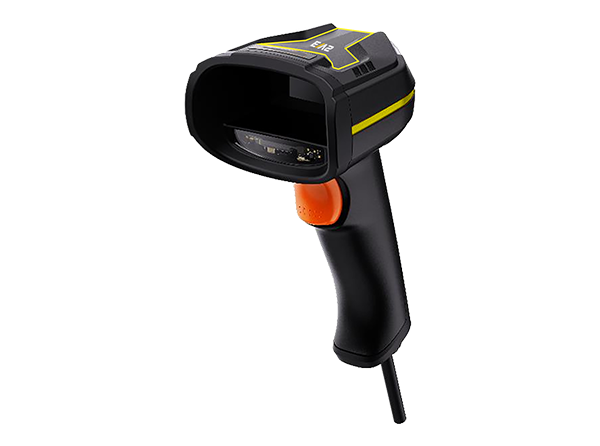

性能指标

条码类别

一维码: Code 39,Code 93,Code 128 ,CodaBar,EAN8, EAN13,Matrix 2 of 5, ITFI4, UPCA,UPCE等

 二维码: QRCode, Data Matrix等

条码最小精度

3 mil 4 mil

最大处理帧率

50 fps

传感器类型

CMOS,全局快门

像元尺寸

3 μm x3 μm

靶面尺寸

1/4"

分辨率

1280 x 1024

景深’

Code 128 (3 mil): 35~80 mm

 Code 128 (10 mi):10~ 170

Code 39 (5 mil): 15 ~ 100 mm

Code39 (20 mil): 20~ 250 mm

Data: Marix (10mil):5~ 115 mm

QR Code (20 mi): 20~ 190 mm

Code 39 (5 mi): 40~ 160 mm

Code 128 (10 mil): 10 ~ 400 mm

Data Marix (10 mil): 30 ~ 200 mm

QR Code (15 mil): 15 ~ 280 mm

QR Code (20 mil): 20~ 370 mm

视场角度

水平40°,垂直34°

检测角度

倾斜角度±60°,偏斜角度±60°, 旋转角度360°

符号反差

20 %

通讯协议

网口: SmartSDK, TCP Client, FTP, TCP Server, UDP,Serial

U口: SmartSDK, USB (HIDCDC)

电气特性

接口

网口: Fast Ethernet (100 Mbit/s), RS-232, DC端子

U口: USB2.0,DC端子

供电

网口: 12~24 VDC

U口: 5 VDC (USB); 12~ 24 VDC (DC端子)

最大功耗

网口: 1.8 W@12 VDC

U口: 1.5 W@5 VDC USB); 1.8 W@12 VDC (DC端子)

物理特性

焦距

4.7 mm

镜头接口

M5.8-Mount

环境光照

0~ 100000 lux

光源

红光 LED白光LED

瞄准器

十字激光瞄准

提示方式

LED指示灯,蜂鸣器,震动器

外形尺寸

74.4 mm x 86.6 mm x 190.2 mm

重量

约160 g

IP防护等级

IP42

跌落高度

1.5米50次以上

温度

工作温度-20 ~ 50°C,储藏温度-40 ~ 70°C

湿度

20%~ 80%RH无冷凝
