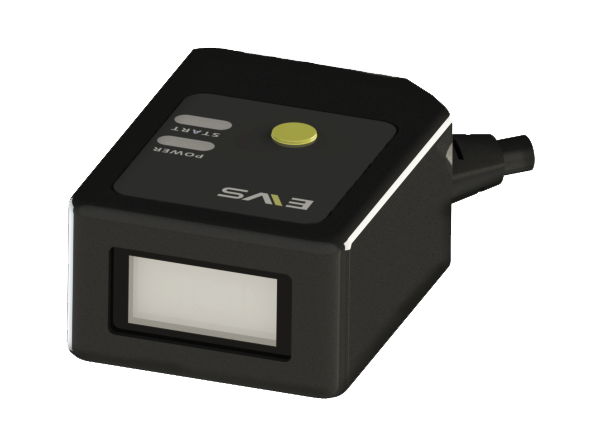

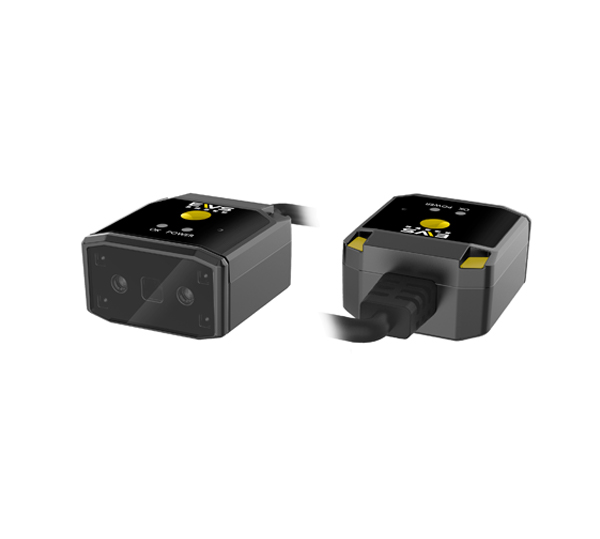

EVS-CR2013 核心优势 ◆ 极小型化，适应各类型机台及紧凑工位 ◆ 丰富的 IO 接口和直插式电源接口，方便现场接线 ◆ 自带 LED 瞄准，明确指示目标视野，安装调试快捷 ◆ 提供蜂鸣器、状态指示灯提示操作状态，便于现场调试 ◆ 支持一键调参功能，简化参数配置操作 ◆ 低速和静态场景的人工、半自动化工位等 订货型号 ◆ 标准距离，红色光源，网口：EVS-CR2013-01-R ◆ 标准距离，红色光源，网口，偏振：EVS-CR2013-01-RP |
|

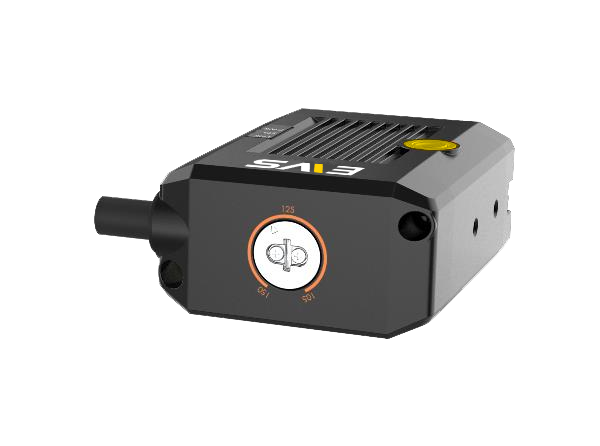

EVS-CR2016 核心优势 ◆ 极小型化，适应各类型机台及紧凑工位 ◆ 外置调焦旋钮，对焦平面可视化 ◆ 丰富的 IO 接口和直插式电源接口，方便现场接线 ◆ 支持 TCP、Serial、FTP、Profinet、Ethernet/IP、MELSEC/SLMP、Fins 等传输协议 应用行业 ◆ 3C，食药品，电子半导体，新能源行业等 |  |

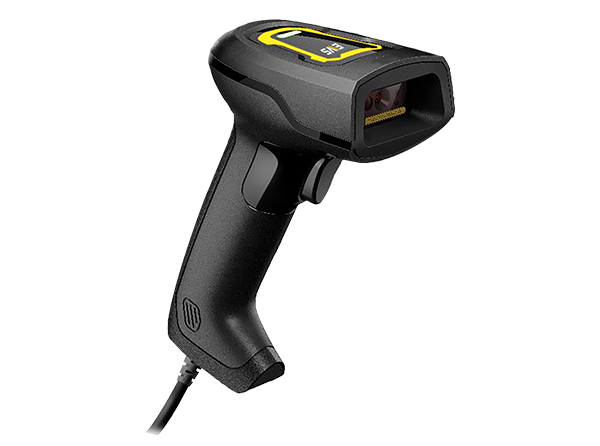

EVS-CRH2003 核心优势 ◆ 采用自主研发的高性能条码识别算法，可高效读取轻工业、企业、零售等场景的喷墨疑难码 ◆ 算法鲁棒性强，可有效应对条码脏污、缺损、低对比度等情形 ◆ 支持 USB-HID、USB-CDC、RS-232 多种输出模式 ◆ 外观采用线材分离式设计，便于更换使用 ◆ 支持 IP42 防护等级及 1.5 米跌落高度 ◆ 支持蜂鸣器和指示灯多种状态指示 ◆ 应用行业：智能制造、零售、物流、医疗、企事业单位等 |  |
EVS-CR2013
型号 | EVS-CR2013-01-R | EVS-CR2013-01-RP |
物理特性 | ||
尺寸：45 mm × 43 mm × 25 mm | 重量 ：约 68.5 g | |
焦距: 4.7 mm | 镜头接口 M5.8-Mount | |
光源: 红色 红色（偏振） 白色 白色（偏振） | ||
指示灯: 电源指示灯 POWER，状态指示灯 OK/NG | ||
IP 防护等级: IP54 | 瞄准器: 绿光 LED | |
性能指标 | ||
最大处理帧率: 50 fps | 最大读取速度: 30 个码/秒 | |
传感器类型 CMOS:全局快门 | 像元尺寸: 2.7 µm × 2.7 µm | |
靶面尺寸: 1/4” | 分辨率: 1280 × 1024 | |
曝光时间: 60 μs ~ 0.6 sec | 增益: 1 ~ 28 dB | |
黑白/彩色: 黑白 | ||
解码能力 | ||
一维码：Code 39，Code 93，Code 128，ITF14，ITF25，CodaBar，EAN，UPCA，UPCE 等 | ||
二维码：QR Code，Data Matrix 等 | ||
通讯协议 :网口：SmartSDK，TCP Client，Serial，FTP，HTTP，TCP Server，UDP，Profinet、EthernetIP U 口：SmartSDK，USB（HID、CDC） | ||
景深: Code 39（5 mil）：75 ~ 215 mm Code 128（10 mil）：50 ~ 400 mm EAN13（13 mil）：60 ~ 420 mm QR Code（15 mil）：40 ~ 290 mm Data Matrix（10 mil）：50 ~ 240 mm | ||
电气特性 | ||
数据接口: 网口：Fast Ethernet（100 Mbit/s），RS-232，DC 端子； U 口：USB 2.0 | ||
数字 I/O 网口：DB15 接口提供电源和 I/O，包含 2 路非隔离输入（Line 0/1），2 路非隔离输出 （Line 2/3），1路 RS-232，支持通过侧面按钮触发设备 U 口：DB15 接口提供数据传输，支持通过侧面按钮触发设备 | ||
供电 网口：12 ~ 24 VDC；U 口：5 VDC（USB2.0 供电） | ||
最大功耗 网口：2.5 W@12 VDC；U 口：2.5 W@5 VDC | ||
用户环境参数 | ||
环境光照： 0 ~ 10000 lux | ||
温度： 工作温度 0 ~ 50℃，储藏温度-30 ~ 70℃ | ||
湿度： 20% ~ 95%RH 无冷凝 | ||
外观尺寸
EVS-CR2013
性能 | ||
条码类别 | 一维码: Code 39, Code 93, Code 128,ITF14,ITF25, CodaBar, EAN8, EAN13, UPCA,UPCE等 二维码: QR,DataMatrix等 | |
最大处理帧率 | 60 fps | |
最大读取速度 | 45个码/秒 | |
传感器类型 | CMOS,全局快门 | |
像元尺寸 | 3.45 μm 3.45 μm | |
靶面尺寸 | 1/2.9" | |
分辨率 | 1408x 1024 | |
曝光时间 | 16μs~1 sec | |
增益 | 0~ 15 dB | |
黑白/彩色 | 黑白 | |
通讯协议 | SmartSDK, TCP Client, Serial, FTP, TCP Server, Profinet, MELSEC/SLMP, Ethernet/IP, ModBus,UDP,Fins | |
电气特性 | ||
数据接口 | Fast Ethernet (100 Mbit/s) | |
数字I/O | 17-pin M12接口提供电源和I/O:包含1路非隔离输入(Line2), 1路非隔离 输出(Line 3),2路双向可配置非隔离I/0 (Line 0/1),1路RS-232 支持通过侧面按钮触发设备 | |
供电 | 12~ 24 VDC | |
最大功耗 | 24 W@12 VDC | |
结构 | ||
焦距 | 16mm | 25 mm |
镜头接口 | M12-Mount, 可手动调焦 | |
工作距离 | 105~ 150 mm | 170~ 200 mm |
环境光照 | 0 ~ 50000 lux | |
光源 | 红色 | |
瞄准器 | 不支持 | |
指示灯 | 电源指示灯PWR,网络指示灯LNK,状态指示灯STS | |
外形尺寸 | 46 mmx 25 mmx 57.6 mm | |
重量 | 约215g | |
IP防护等级 | IP65 | |
温度 | 工作温度0℃~ 50℃,储藏温度-30℃~ 70℃ | |
湿度 | 20% ~ 95%RH无冷凝 | |
一般规范 | ||
软件 | IDMVS | |
认证 | CE,RoHS,KC | |

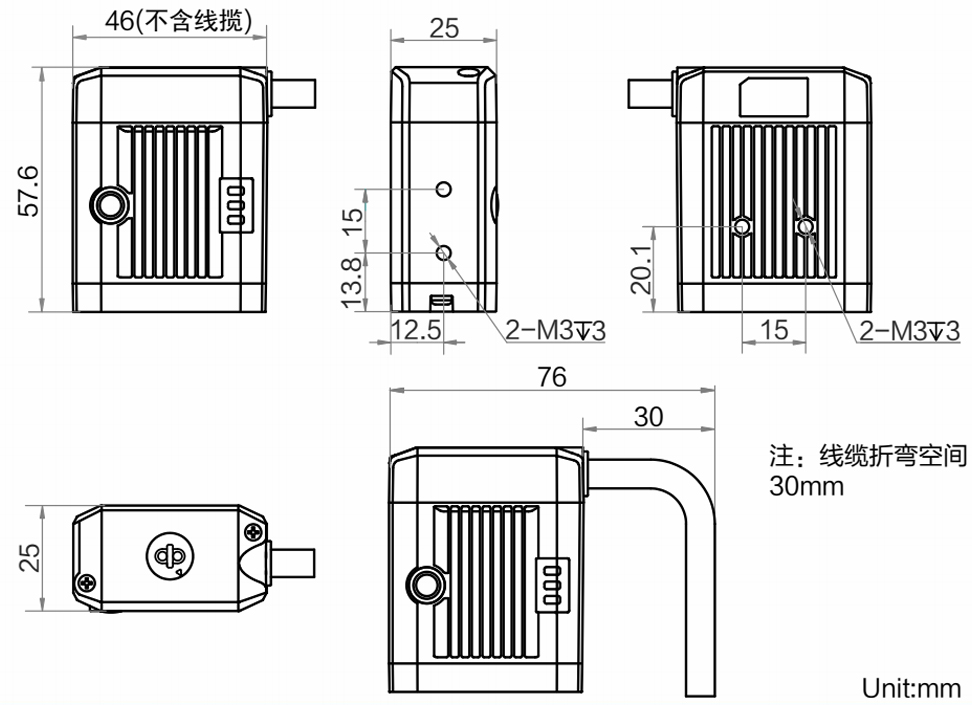

外观尺寸
EVS-CRH2003
性能指标 | |
条码类别 | 一维码: Code 39 ,Code 93,Code 128,Coda Bar, EAN8, EANI3,ITF14, ITF25, UPCA, UPCE 二维码: QRCode, Dala Matix, MicroQR, Aztec 堆叠码: PDF417 |
条码最小精度 | 4 mil |
最大处理帧率 | 50 fps |
传感器类型 | CMOS,全局快门 |
像元尺寸 | 3.74 μm x3.74 μm |
靶面尺寸 | 1/6" |
分辨率 | 640 x 480 |
景深* | EANI3 (13 mil): 30~ 240 mm Code 39 (5 mil): 50 ~ 100 mm Code 128 (10 mil): 30~ 240 mm Data Matrix (10 mil): 40~ 130 mm QR Code (15 mil): 15 ~ 205 mm |
视场角度 | 水平42°,垂直32° |
检测角度 | 倾斜角度±60°,偏斜角度±60°,旋转角度360° |
符号反差 | 20 % |
通讯协议 | SmarSDK,USB (HID/CDC) |
电气特性 | |
接口 | USB2.0 |
供电 | 5 VDC |
最大功耗 | 2.5 W@5 VDC |
物理特性 | |
焦距 | 3.1 mm |
镜头接口 | M5.0-Mount |
环境光照 | 0~ 1000 lux |
光源 | 白光 LED |
瞄准器 | 橙光LED |
提示方式 | LED指示灯,蜂鸣器 |
外形尺寸 | 66.5 mmx 94 mmx 169.5 mm |
重量 | 约160 g |
IP防护等级 | IP42 |
温度 | 工作温度20~55C,储藏温度-30~70°C |
湿度 | 5% ~ 95%RH无冷凝 |
跌落高度 | 1.5m米50次 |
外观尺寸
